光伏电站易遭受雷电侵袭，因此在大型地面电站，必须要建一个非常完整的防雷系统，包括避雷针，避雷带，接地器，地线，设备安装防雷器。工商业项目可以利用建筑物原有的防雷系统，做到设备防雷和接地，户用项目如果房屋不高，周边有高建筑物，对防雷的要求相对低一点，户外光伏发电系统，比如污水处理站光伏发电系统，光伏基站，光伏提灌站，光伏监控等都需要考虑防雷。

1、组件边框接地

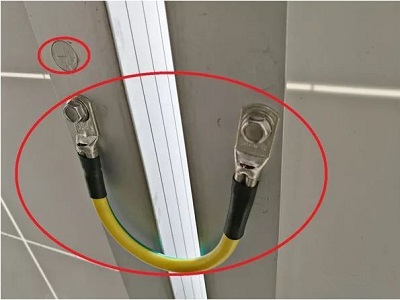

    光伏组件铝合金边框做了镀层处理，表面为绝缘层，压块直接压接固定满足不了接地要求，需要采用组件专用接地孔或燕尾螺钉刺穿接地。而且组件存在着老化问题，可能产生漏电流过大或者对地绝缘阻抗过低问题，如果边框不接地，几年后，逆变器很可能报相应的故障导致系统不能正常发电。组件边框接地如下图所示:

2、支架防雷及接地（直击雷保护）

    由于光伏阵列安装在户外，容易遭受雷电直击，因此支架还需要进线防雷设计，可靠接地。

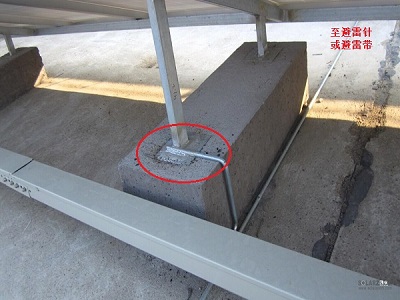

    若原有建筑有避雷针或避雷带，则用16mm热镀锌圆钢或4*25mm热镀锌扁铁将支架与避雷针，避雷带进线可靠连接，焊接点做好防锈处理，如下图所示：

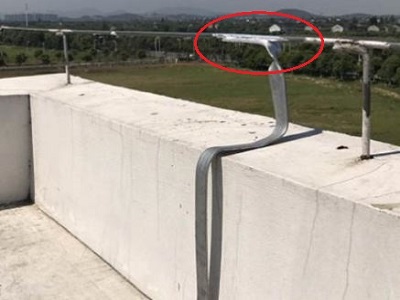

    焊接到避雷带

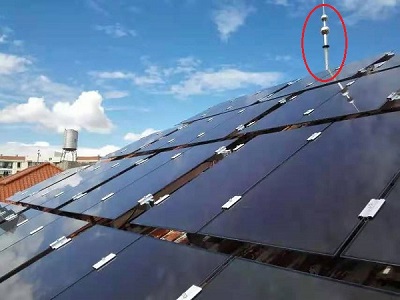

    焊接到避雷针

    若在户外安装，则需要单独安装避雷针，若单个方阵装机容量较大，则建议采用标准避雷针，若是几张组件组成的小方阵，则建议采用16mm热镀锌圆钢自制避雷针，水平保护范围和避雷针高度相同，避雷针越高，保护范围越大。

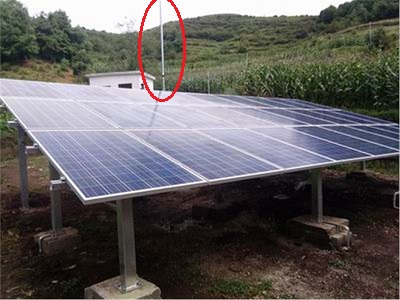

    自制避雷针一般安装在方阵后方，避免阴影遮挡，如下图所示：

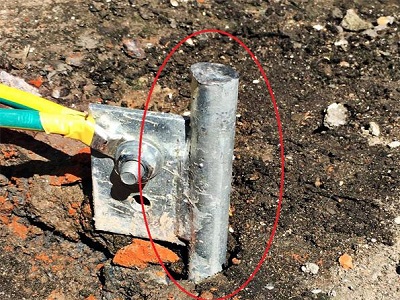

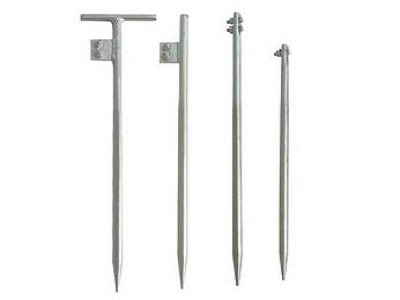

    人工接地极可选用16mm*1000mm热镀锌防雷接地针，如下图所示：

    最后将避雷针和支架可靠连接，支架和人工接地极可靠连接。

3、浪涌保护（感应雷防护）

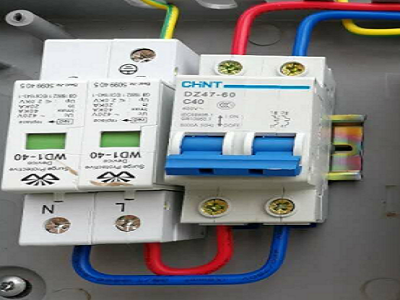

    除了直击雷以外，还有感应雷，逆变器、配电箱等电气设备易遭受感应雷和雷电波的侵入，雷电波也可能侵入建筑内危及人身安全或损坏设备，严重的雷电袭击会对整个光伏系统造成极大的破坏。分布式光伏系统进行防雷设计时首先需考虑架设避雷针防止直击雷对光伏电站的伤害，同时也必须考虑防止雷电感应和雷电波侵入光伏发电系统。因此需要在光伏系统直流侧安装避雷器吸收雷电波的感应冲击。

4、逆变器和蓄电池架接地

    为了人身安全，逆变器，电池架，配电箱等金属外壳也需要接地，与防雷接地分开，单独接一个人工接地极。
